Módulo CB 1241 RS485

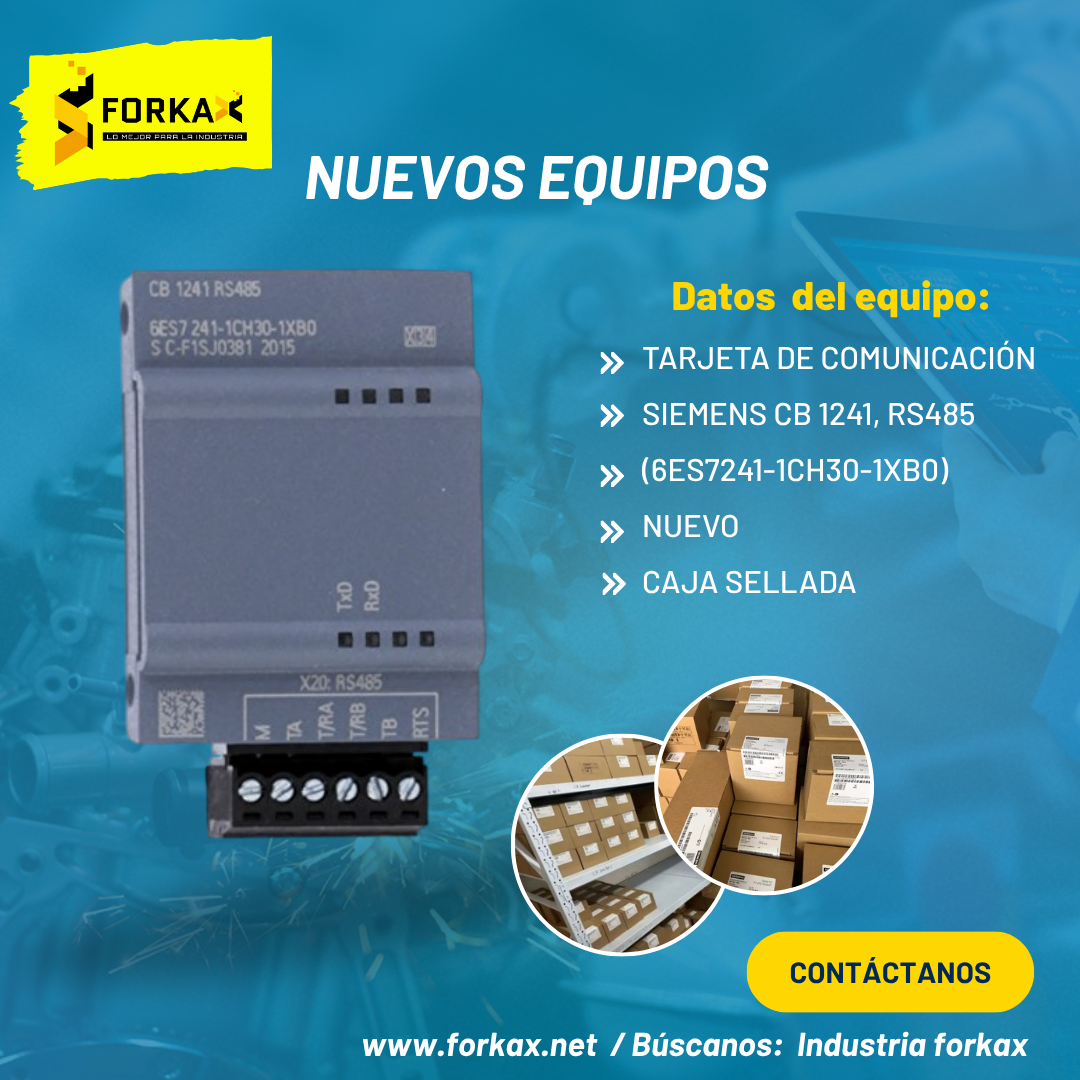

Módulo de Comunicación CB 1241 RS485

Modelo: 6ES7241-1CH30-1XB0

Descripción:
El módulo de comunicación CB 1241 RS485 está diseñado para la serie SIMATIC S7-1200 y permite ampliar el sistema con una interfaz serial RS-485. Es ideal para aplicaciones que requieren comunicación punto a punto o en redes industriales con protocolos estándar.

Características principales

• Tipo de módulo: Communication Board (CB)

• Interfaz serial: 1 × RS-485

• Longitud máxima de cable: hasta 1.000 m

• Protocolos soportados: Freeport, ASCII, USS, Modbus RTU (maestro/esclavo)

• Consumo de alimentación (bus trasero): 5 V DC, típico 50 mA

• Pérdida de potencia típica: 1,5 W

• Grado de protección: IP20

• Dimensiones: 38 × 62 × 21 mm (ancho × alto × profundidad)

• Peso aproximado: 40 g

• Temperatura de operación: –20 °C a +60 °C (horizontal) / hasta +50 °C (vertical)

• Temperatura de almacenamiento / transporte: –40 °C a +70 °C

• Humedad relativa: hasta 95 % (sin condensación)

• Certificaciones: CE, UL, CSA, FM

• Funciones adicionales: diagnóstico y estado mediante indicadores LED
